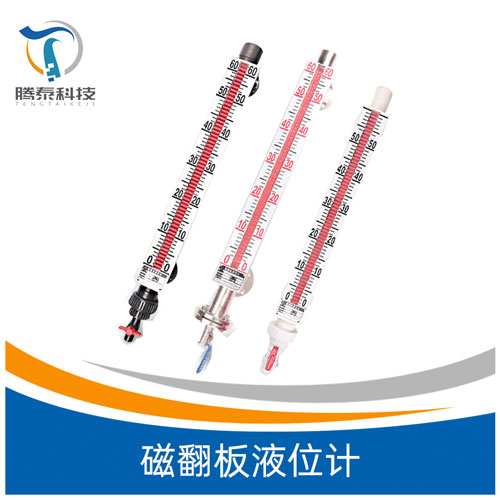

磁翻板液位計的安裝保養
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1901
發布日期：2021-08-24
磁翻板液位計的安裝步驟和常規保養
一、磁翻板液位計裝置步驟
1、拆下浮子室法蘭將浮子按箭頭向上方向（此時浮子內磁鋼在其上半部）裝入浮子室，重新裝上浮子室法蘭，留意裝好密封墊并平均緊固；
2、將液位計下法蘭堵死，把干凈水由上銜接法蘭口緩緩注入浮子室，假如指示器應有液位指示且靈活無跳動，則液位計顯現正常；
3、如指示器為跟蹤指示，可用備用工具磁鋼把指示浮子吸起，使之與浮子室內的磁浮子耦合（浮子指示式）或用磁鋼自下至上吸收指示器使其指示正確。在檢測過程中，有任何疑問都能夠電話聯絡我們。
二、磁翻板液位計機械局部的裝置步驟
1、將磁翻板液位計的銜接法蘭（或螺紋）和設備上對應的法蘭（或螺紋）銜接起來，應在過程銜接的分離面裝置必要的密封安裝（如密封墊），然后將儀表固定在設備的法蘭；
2、儀表裝置在壓力容器上時應和容器一同按有關規程停止壓力實驗，即經過1.25倍工作壓力的水壓實驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏前方能夠投入運用；
3、留意當實驗壓力超越1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓實驗合格后，再將浮子裝入浮子室停止不大于1.05倍儀表工作壓力的氣密性實驗；
4、頂裝型儀表的裝置應先裝浮子桿組件，用手挪動浮球，模仿液位變化，指示器應能正常動作。儀表裝置時先將浮球桿組件經過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁安裝上下挪動，進而察看顯現面板（指示器）上顯現能否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭銜接結實。
三、帶有液位變送器的磁翻板液位計裝置請求
1、應運用備用工具磁鋼吸收浮子室內磁浮子運動，模仿液位變化，來檢測液位變送器工作能否正常。關于防爆型儀表不只要檢測變送器的工作狀態參數，還要檢測器防爆性能（如防爆殼的強度、涂覆、密封等）。另外：
2、液位計變送器和關聯設備之間的銜接電纜為二芯屏蔽電纜，電纜芯線截面應不小于0.5mm。 電纜的屏蔽層應在平安場所接地。
3、有防爆請求的儀表裝置時，用戶必需恪守《中華人民共和國風險場所電氣平安規程（試行）》；維修必需在平安場所停止。在裝置和維修時必需切斷電源。在確認電源斷開后，再翻開儀表接線盒。儀表的接線盒上的接地端子必需接有牢靠的地線。在調整和運用的過程中，應留意維護儀表接線盒上的防爆螺紋接合面，不得有劃痕、碰撞等損傷。
4、儀表現場顯現局部投入運轉后，接好電遠傳后，蓋上儀表接線盒，確認密封后通電。察看數字顯現儀的液位值，假如電遠傳的液位值與現場顯現的液位值不分歧時，能夠松開喉箍，恰當調整變送器的上下位置，直抵達到分歧。然后緊固喉箍。
5、帶有報警開關的液位計其報警開關為無源干接點開關。開關大致上能夠分為常開、常閉、自堅持等幾種，也能夠依據用戶的需求，制造單刀雙擲開關。本液位計配套的液位計控制器（報警點）主要用于控制小功率負載（繼電器、接觸器等）。不能用于直接控制大功率負載（如電動機等）留意：開關類型和開關容量依照合同商定。
四、防爆型磁翻板液位計裝置規格請求
1、液位計變送器的外殼應牢靠的接地；
2、客戶不得隨意改換變送器內部的電氣元件；
3、變送器的依照?qǐng)鏊鶓?yīng)防止日曬、雨淋；
五、帶遠傳磁翻板液位計的裝置請求
磁翻板液位計遠傳安裝裝置在傳感器可視的一面上刻有“0”位線，此線是用來對準磁翻板零位的基準刻線，“0”位線向上有一條4mA刻線，將校正器置于此刻度線上（靠近翻板箱體的一邊），然后按圖接線，夠五分鐘后（因內部電子元件有個預熱時間），看電流表指示在4mA，闡明正常，然后將校正器取下，放在傳感器頂部20mA刻線上（同樣應放在靠近翻板箱體的一邊），此時輸出電流應為20mA，闡明儀表工作正常。假如偏向狀況呈現，按以下辦法調正將校正器放在近主體管一邊的4mA線上，如輸出電流小于4mA，用小起子按箭頭“+”所指的方向旋動0位調理螺絲，大于4mA則向“—”的方向轉動調正，直到輸出電流為4mA。然后將校正器放在20mA刻線上，假如有誤差按同樣辦法調理滿度調理螺絲至20mA，調好后再將校正器置4mA刻線如又有誤差再行調好，置20mA刻線上調到20mA，如此，重復幾次直至4mA和20mA輸出都正確為止。
六、磁翻板液位計裝置步驟
磁翻板液位計液位計裝置時，應輕拿輕放，以免影響您的運用。機械局部的裝置時能夠參照以下步驟
1、將磁翻板液位計的銜接法蘭（或螺紋）和設備上對應的法蘭（或螺紋）銜接起來，應在過程銜接的分離面裝置必要的密封安裝（如密封墊），然后將儀表固定在設備的法蘭；
2、磁翻板液位計裝置在壓力容器上時應和容器一同按有關規程停止壓力實驗，即經過1.25倍工作壓力的水壓實驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏前方能夠投入運用；
3、留意當實驗壓力超越1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓實驗合格后，再將浮子裝入浮子室停止不大于1.05倍儀表工作壓力的氣密性實驗；
4、頂裝式磁翻板的裝置應先裝浮子桿組件，用手挪動浮球，模仿液位變化，指示器應能正常動作。儀表裝置時先將浮球桿組件經過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁安裝上下挪動，進而察看顯現面板（指示器）上顯現能否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭銜接結實。
七、磁翻板液位計維護和頤養
1、磁翻板液位計應避免受撞擊和震動。變送器應盡可能防止日曬、雨淋的直接影響。
2、關于正確裝置與良好環境中的儀表，除了日常外表維護外，平常無需特殊維護頤養。關于被測介質中含有雜質或粘滯物的倡議裝置過濾安裝，或經常對浮子停止清潔處置，避免浮子卡死。拆裝浮子時，要特別留意浮子的方向，假如裝反，則儀表將不能正常工作。
3、顯現器的外表應定期停止清潔處置，以避免外表積聚過量的污物或粉塵影響儀表正常顯現。
3、經長期運用的磁翻板液位計在大修時應及時改換易損件。
4、客戶應依據介質的溫度、流量和腐蝕性等要素經常檢查儀表的腐蝕狀況，定期改換易損件。
5、裝有過濾安裝的儀表，應依據容器內介質的清潔水平，自行布置過濾安裝的清潔周期。
6、防爆型儀表，還應定期檢測其接地能否牢靠以及防爆性能。
一、磁翻板液位計裝置步驟
1、拆下浮子室法蘭將浮子按箭頭向上方向（此時浮子內磁鋼在其上半部）裝入浮子室，重新裝上浮子室法蘭，留意裝好密封墊并平均緊固；
2、將液位計下法蘭堵死，把干凈水由上銜接法蘭口緩緩注入浮子室，假如指示器應有液位指示且靈活無跳動，則液位計顯現正常；
3、如指示器為跟蹤指示，可用備用工具磁鋼把指示浮子吸起，使之與浮子室內的磁浮子耦合（浮子指示式）或用磁鋼自下至上吸收指示器使其指示正確。在檢測過程中，有任何疑問都能夠電話聯絡我們。
二、磁翻板液位計機械局部的裝置步驟
1、將磁翻板液位計的銜接法蘭（或螺紋）和設備上對應的法蘭（或螺紋）銜接起來，應在過程銜接的分離面裝置必要的密封安裝（如密封墊），然后將儀表固定在設備的法蘭；
2、儀表裝置在壓力容器上時應和容器一同按有關規程停止壓力實驗，即經過1.25倍工作壓力的水壓實驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏前方能夠投入運用；
3、留意當實驗壓力超越1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓實驗合格后，再將浮子裝入浮子室停止不大于1.05倍儀表工作壓力的氣密性實驗；
4、頂裝型儀表的裝置應先裝浮子桿組件，用手挪動浮球，模仿液位變化，指示器應能正常動作。儀表裝置時先將浮球桿組件經過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁安裝上下挪動，進而察看顯現面板（指示器）上顯現能否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭銜接結實。
三、帶有液位變送器的磁翻板液位計裝置請求
1、應運用備用工具磁鋼吸收浮子室內磁浮子運動，模仿液位變化，來檢測液位變送器工作能否正常。關于防爆型儀表不只要檢測變送器的工作狀態參數，還要檢測器防爆性能（如防爆殼的強度、涂覆、密封等）。另外：
2、液位計變送器和關聯設備之間的銜接電纜為二芯屏蔽電纜，電纜芯線截面應不小于0.5mm。 電纜的屏蔽層應在平安場所接地。
3、有防爆請求的儀表裝置時，用戶必需恪守《中華人民共和國風險場所電氣平安規程（試行）》；維修必需在平安場所停止。在裝置和維修時必需切斷電源。在確認電源斷開后，再翻開儀表接線盒。儀表的接線盒上的接地端子必需接有牢靠的地線。在調整和運用的過程中，應留意維護儀表接線盒上的防爆螺紋接合面，不得有劃痕、碰撞等損傷。
4、儀表現場顯現局部投入運轉后，接好電遠傳后，蓋上儀表接線盒，確認密封后通電。察看數字顯現儀的液位值，假如電遠傳的液位值與現場顯現的液位值不分歧時，能夠松開喉箍，恰當調整變送器的上下位置，直抵達到分歧。然后緊固喉箍。
5、帶有報警開關的液位計其報警開關為無源干接點開關。開關大致上能夠分為常開、常閉、自堅持等幾種，也能夠依據用戶的需求，制造單刀雙擲開關。本液位計配套的液位計控制器（報警點）主要用于控制小功率負載（繼電器、接觸器等）。不能用于直接控制大功率負載（如電動機等）留意：開關類型和開關容量依照合同商定。
四、防爆型磁翻板液位計裝置規格請求
1、液位計變送器的外殼應牢靠的接地；
2、客戶不得隨意改換變送器內部的電氣元件；
3、變送器的依照?qǐng)鏊鶓?yīng)防止日曬、雨淋；
五、帶遠傳磁翻板液位計的裝置請求
磁翻板液位計遠傳安裝裝置在傳感器可視的一面上刻有“0”位線，此線是用來對準磁翻板零位的基準刻線，“0”位線向上有一條4mA刻線，將校正器置于此刻度線上（靠近翻板箱體的一邊），然后按圖接線，夠五分鐘后（因內部電子元件有個預熱時間），看電流表指示在4mA，闡明正常，然后將校正器取下，放在傳感器頂部20mA刻線上（同樣應放在靠近翻板箱體的一邊），此時輸出電流應為20mA，闡明儀表工作正常。假如偏向狀況呈現，按以下辦法調正將校正器放在近主體管一邊的4mA線上，如輸出電流小于4mA，用小起子按箭頭“+”所指的方向旋動0位調理螺絲，大于4mA則向“—”的方向轉動調正，直到輸出電流為4mA。然后將校正器放在20mA刻線上，假如有誤差按同樣辦法調理滿度調理螺絲至20mA，調好后再將校正器置4mA刻線如又有誤差再行調好，置20mA刻線上調到20mA，如此，重復幾次直至4mA和20mA輸出都正確為止。
六、磁翻板液位計裝置步驟
磁翻板液位計液位計裝置時，應輕拿輕放，以免影響您的運用。機械局部的裝置時能夠參照以下步驟
1、將磁翻板液位計的銜接法蘭（或螺紋）和設備上對應的法蘭（或螺紋）銜接起來，應在過程銜接的分離面裝置必要的密封安裝（如密封墊），然后將儀表固定在設備的法蘭；
2、磁翻板液位計裝置在壓力容器上時應和容器一同按有關規程停止壓力實驗，即經過1.25倍工作壓力的水壓實驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏前方能夠投入運用；
3、留意當實驗壓力超越1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓實驗合格后，再將浮子裝入浮子室停止不大于1.05倍儀表工作壓力的氣密性實驗；
4、頂裝式磁翻板的裝置應先裝浮子桿組件，用手挪動浮球，模仿液位變化，指示器應能正常動作。儀表裝置時先將浮球桿組件經過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁安裝上下挪動，進而察看顯現面板（指示器）上顯現能否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭銜接結實。
七、磁翻板液位計維護和頤養
1、磁翻板液位計應避免受撞擊和震動。變送器應盡可能防止日曬、雨淋的直接影響。
2、關于正確裝置與良好環境中的儀表，除了日常外表維護外，平常無需特殊維護頤養。關于被測介質中含有雜質或粘滯物的倡議裝置過濾安裝，或經常對浮子停止清潔處置，避免浮子卡死。拆裝浮子時，要特別留意浮子的方向，假如裝反，則儀表將不能正常工作。
3、顯現器的外表應定期停止清潔處置，以避免外表積聚過量的污物或粉塵影響儀表正常顯現。
3、經長期運用的磁翻板液位計在大修時應及時改換易損件。
4、客戶應依據介質的溫度、流量和腐蝕性等要素經常檢查儀表的腐蝕狀況，定期改換易損件。
5、裝有過濾安裝的儀表，應依據容器內介質的清潔水平，自行布置過濾安裝的清潔周期。
6、防爆型儀表，還應定期檢測其接地能否牢靠以及防爆性能。
