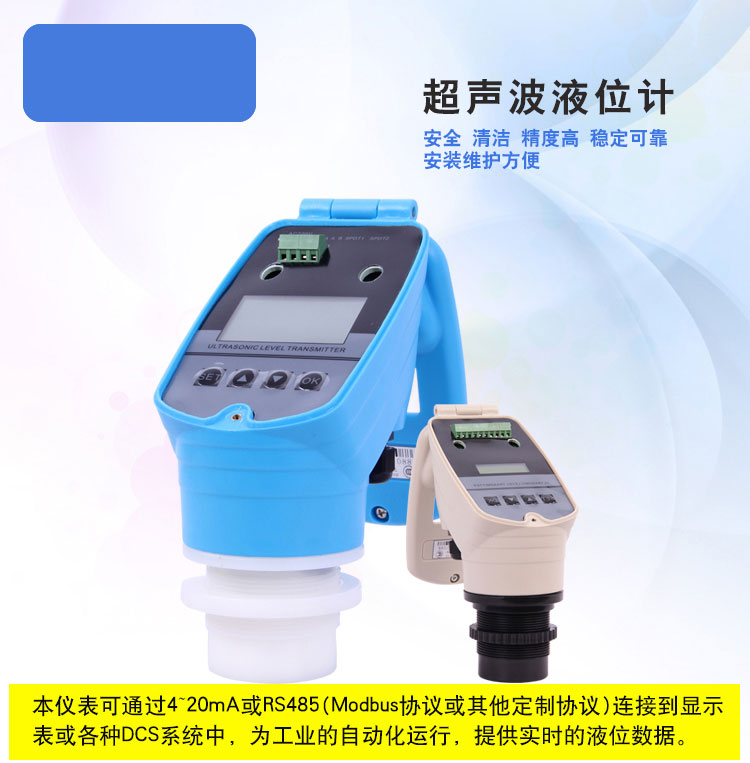

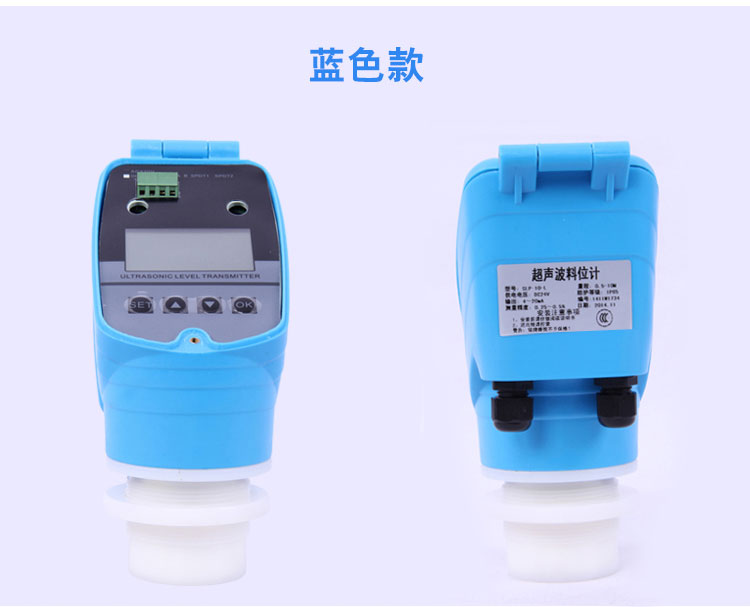

超聲波液位計
一、儀表概述：
超聲波液位計適用國外**技術的科技成果，具有設計合理、性能優良、安裝方便的特點。電子模塊部分的微處理單元強大的分析能力，可以優化正確的回波，并將錯誤或虛假的回波加以排除，從而可以得出精確的數值。
同時，本產品性能穩定，價格低廉，精度高，具有模擬量，開關量及數字信號同時輸出功能，防水外殼，適用于一般場合的液物位檢測。其主要芯片采用飛利普工業級單片機，數字溫度補償和相關專用集成電路，抗干擾性強，可任意（自定義設定）設置上下限及在線輸出調節，并帶有現場顯示，模擬量，開關量輸出，可方便與主機連接。
另外，本產品選用**超聲波小角度探頭，發射功率大，靈敏度高，壽命長，測量距離遠；任意點上下限設定，倒值設定。可用于以對蒸汽、灰塵、濕氣的干擾自動補償，除可應用于液體/固體、還可用于不間斷料/液位控制，罐、貯槽、不間斷料/液位測量貯藏室、糧倉等。**應用于石油、化工、自來水、污水處理、水利、鋼鐵、煤礦、電力、交通以及食品加工等行業。
二、測量原理：
超聲波液位計的工作原理是由換能器（探頭）發出高頻超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=CxT/2。
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
由于采用了**的微處理器和獨特的EchoDiscovery回波處理技術，可以應用于各種復雜工況。換能器內置溫度傳感器，可實現測量值的溫度補償。
超聲波換能器采用聲學匹配之技術，使其發射功率能更有效地輻射出去，提高信號強度，從而實現準確測量。

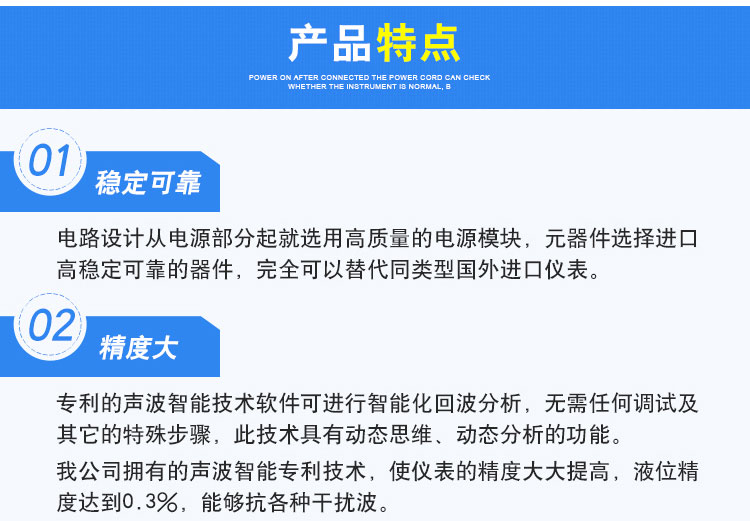

三、性能特點：
1、zui大量程可達40m 固體料位測量可達25m；
2、zui小分辨率1mm；

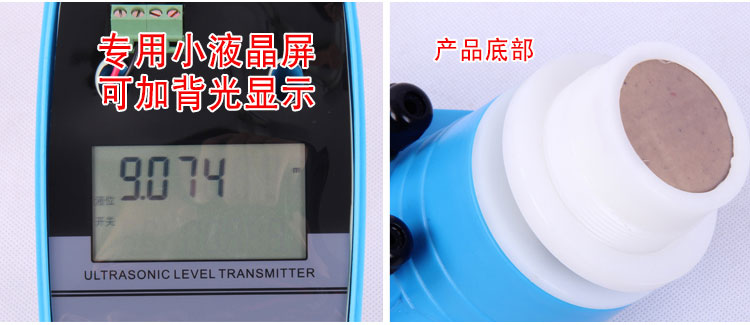

3、LCD/LED大顯示屏；
4、智能信號處理技術；
5、全塑料防腐外殼：防護等級IP67；
6、的換能器結構：小量程物位計法蘭安裝時，對法蘭接管長度無要求；
7、簡單的按鍵設定參數：無需等待容器排空或加滿，無需附加的；

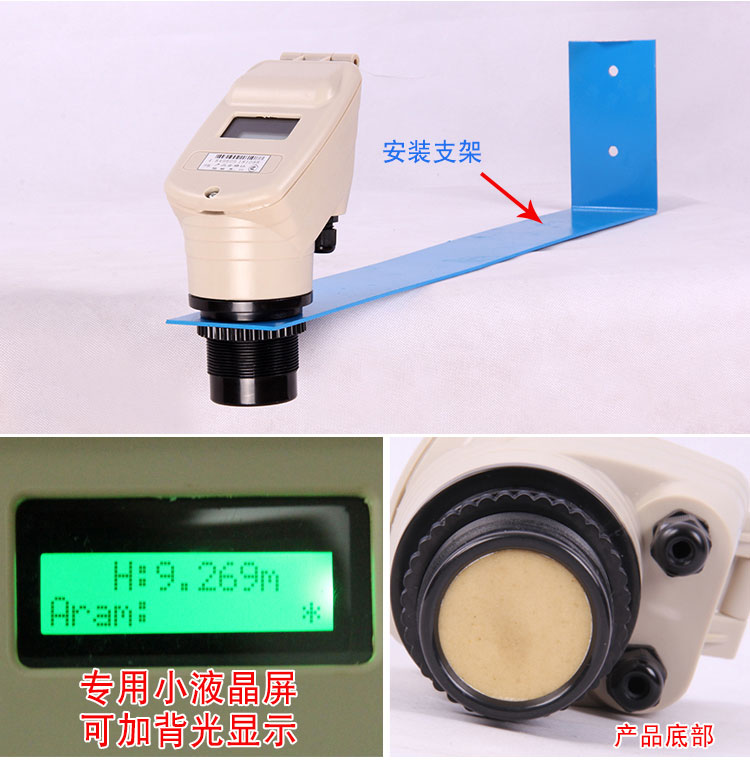

8、靈活的安裝方式 ：螺紋（法蘭）、固定孔（支架）；
9、探頭可加長：適應寒冷地區室外密閉容器安裝，防止結霜；
10、配有高低位雙繼電器：四線制提供此功能；
12、家劉和直流供電形式可選：四線制和分體機主機提供此功能。

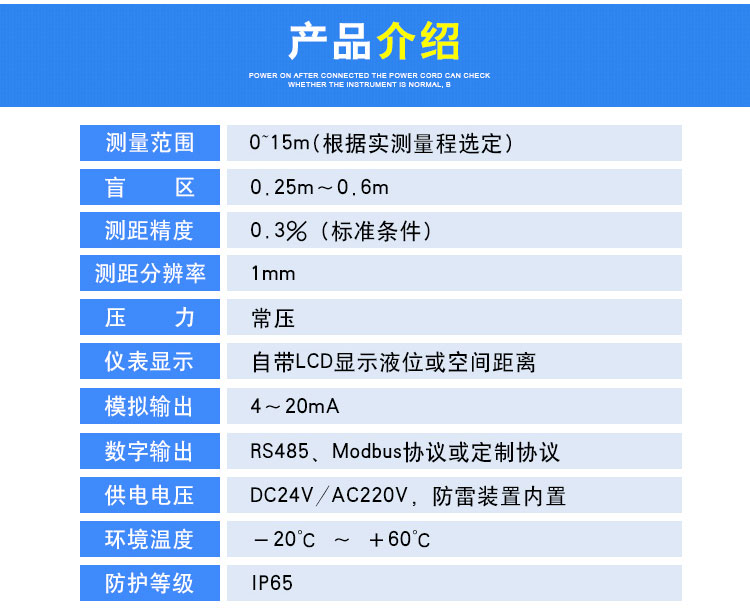

四、技術指標：
1、量程：液面10m，固態料面 5m；
2、盲區： 0.6m l 精度：量程的0.25%或1cm；
3、分辨率：量程的0.1%或4mm；
4、重復周期：200ms或可設定；
5、電源：220VAC 50Hz 30W；
6、超聲波換能器AR41：
（1）工作頻率 41KHz；
（2）驅動電壓 1800Vpp，1ms；
（3）發散角度 14°；
（4）工作溫度 -40℃～90℃；
7、輸出：
模擬量：
（1）4—20mA輸出(帶隔離)；
（2）1--5V輸出(帶隔離)；
開關量：
（1）兩路單刀雙擲繼電器（報警、泵控等）；
（2）觸點容量 3A/250V(非感性負載)；
8、485/232通訊接口：主機、從機通過485/232通訊接口協同工作；
9、顯示方式：四位LED或LCD；
10、聲速補償方式：溫度補償；
11、工作環境溫度：-20℃～50℃；
12、殼體防護等級：IP65。
五、接線形式的選擇：
1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
a、根據實際量程選擇相應型號的超聲波物位計。
b、若被測液體波動劇烈，請選擇量程大一級別的型號。
c、固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
a、提供給兩線制系列的供電電流能力應不小于30mA。
b、提供給三線制系列的供電電流能力應不小于60mA。
c、提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
只能選擇四線制系列的產品，供電電流能力應不小于50mA。
六、容器安裝條件：
1、密閉容器：
a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
a、對于8m以下量程，容器上要有直徑65mm以上安裝口。
b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
3、開放式池子：要求有安裝支架。
七、主要指標介紹:
1、量程。代表超聲波物位計所能測量的zui大范圍，反映的是換能器的靈敏度。量程越大，靈敏度越高。超聲波物位計可以配置4、6、8、10、20、30m等不同量程的換能器。當超聲波衰減快，界面反射差時，為避免超聲波探頭接收到的超聲波信號過弱，而無法與噪音信號區分，就需要增大換能器的發射功率。
2、盲區。也叫死區，就是超聲波物位計測量不到的一段距離。超聲波物位計在發射超聲波脈沖時，不能同時檢測反射回波。由于發射的超聲波脈沖具有一定的時間寬度，同時發射完超聲波后傳感器還有余振，期間不能檢測反射回波，因此從探頭表面向下開始的一小段距離無法正常檢測，這段距離稱為盲區。相同量程的產品，盲區越小，就說明這個換能器的設計越好。
3、溫度。正常范圍是-10~60攝氏度。雖然壓電陶瓷的極限工作溫度一般是150攝氏度，但超聲波物位計在制造過程中的大多數材料都不能在100攝氏度以上的溫度長期工作。
4、精度。主要受溫度變化影響較大，為保證測量精度，大多數超聲波物位計都帶有溫度補償功能。另外在氣體成分的變化也會對超聲波物位計的精度產生影響，比如一些揮發性的液體，揮發后導致空氣成分變化，導致氣體的聲速變化，引起測量誤差。在常溫常壓以及不受外部環境干擾情況下，大部分廠家可以將精度控制在0.5%以內。
5、兩線制與三線制。兩線制超聲波物位計其供電（DC24v）與信號輸出（DC4-20mA）共用一個回路，也就是僅使用兩條線即可，不足之處是發射功率相對略微微弱一些。三線制超聲波物位計實際上為四線制，其供電（DC24v）與信號輸出（DC4-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可，其優勢是發射功率較大。

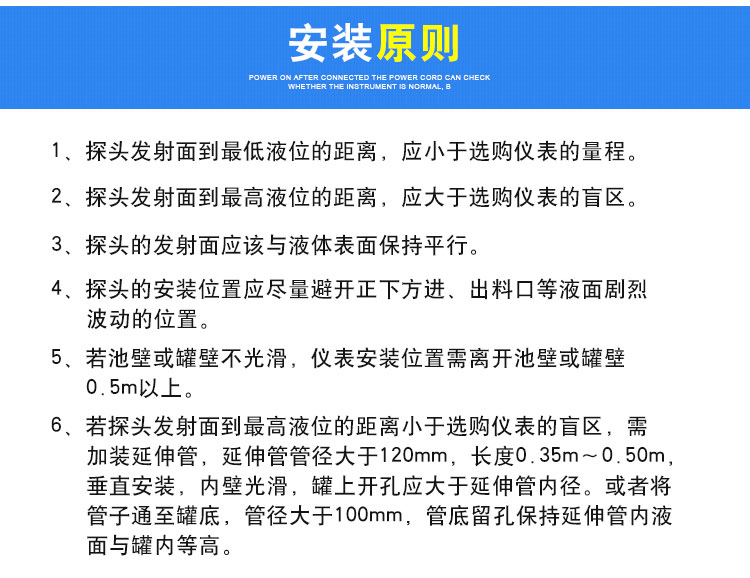

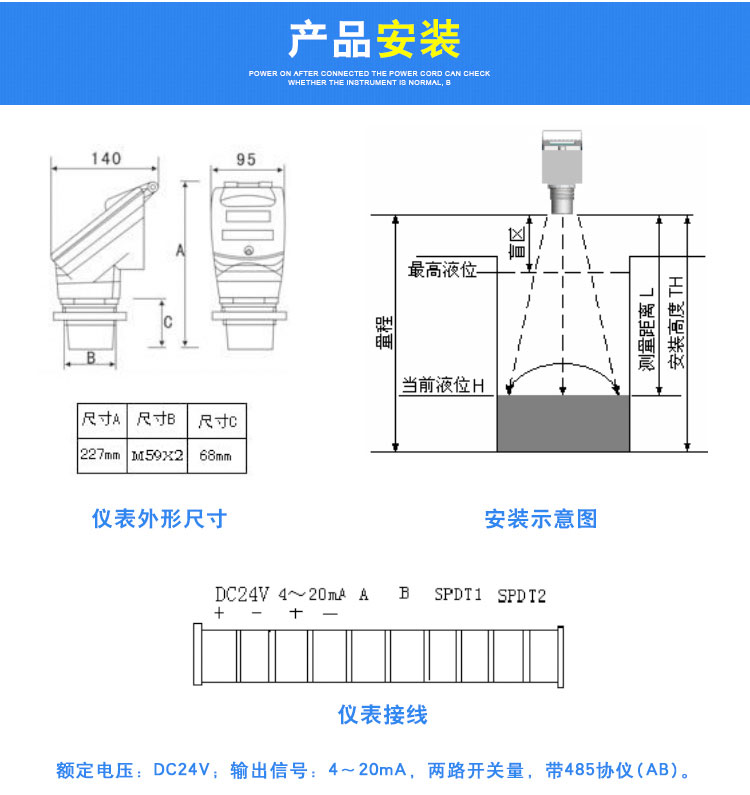

八、安裝原則：
1、探頭發射面到低液位的距離，應小于選購儀表的量程。
2、探頭發射面到高液位的距離，應大于選購儀表的盲區。
3、探頭的發射面應該與液體表面保持平行。
4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6、若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?0mm，管底留孔保持延伸管內液面與罐內等高。

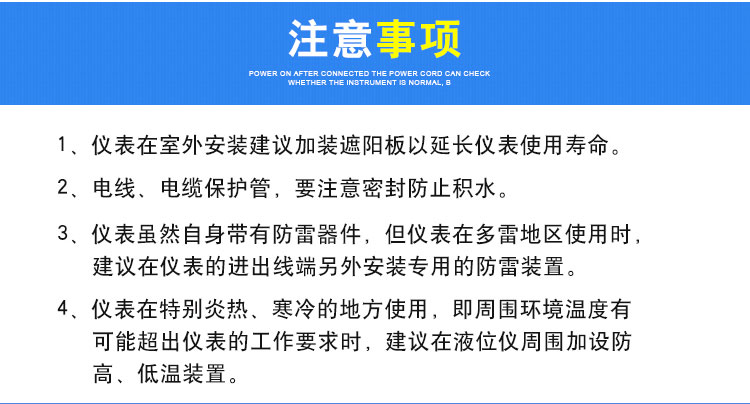

九、安裝注意事項：
1、儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2、電線、電纜保護管，要注意密封防止積水。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
